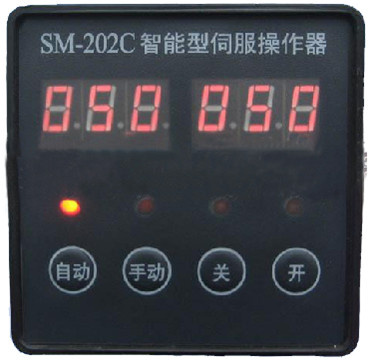

产品名称：SM-202C型伺服操作器 产品型号：SM-202C
相关介绍：
SM系列智能伺服操作器是为直行程、角行程及多转式电动执行机构配套设计的*位置定位装置，它接受调节器、变送器及计算机系统的信号，自动地操作调节机构，可实行自动调节、手动控制和就地控制三种工作状态的无扰动切换。
用途与性能
SM系列智能伺服操作器是为直行程、角行程及多转式电动执行机构配套设计的*位置定位装置，它接受调节器、变送器及计算机系统的信号，自动地操作调节机构，可实行自动调节、手动控制和就地控制三种工作状态的无扰动切换。该产品广泛应用于电力、治金、化工、石油、建材、轻水及水处理等行业。其在系统中的位置如图.1
SM系列智能型伺服操作器采用伺服放大器和电动操作器为一体化结构，将上述两种仪表全部功能融为一体，其主要特点有：
（一）、它是一个智能化的控制系统
在充分吸取了国内外同类产品*技术的前提下，根据我国工业控制系统特点，利用现代单片机技术将其功能完全由高可靠的PIC-16C711单片机为核心完成各种控制、各种功能由“软件”去完成。
（二）、它是一个功能齐全的控制系统。
1断信号保护功能——当输入信号小于2mA时，视为断信号，此时输出轴按使用者预置的状态动作。预置方式有三种：a、原位，b、全开，c、全关。
2、过流保护功能——当执行机构过流时本机控制电路自动关闭，执行机构保持原位，以保护执行机构及阀门等。
3、动态电制动功能——当电机运转至给定值=反馈值时，由于运转惯性惰走会使输出轴振荡。此时，由“软件”发出一个动态电制动指令，（即给出一个瞬间反向电流）使执行机构立即停止转动。因此，自动调节系统的可靠性及稳定性得到极大提高。
4、上限及下限限位功能——根据现场需要，上、下限两端行程随意可调，可调范围在40%左右。
5、“自动”、“手动”无扰动切换。系统处于手动状态时，可进行远方强电操作。
（三）、它是一个高可靠性及稳定性的控制系统。
所选用的PIC系列单片机，其功能强大，可靠性高。它集中央控制器RAM,ROM，I/O口于一身。因消除了外部引线，受干扰影响的可能几乎为零。与常规电路的同类产品相比具有结构紧凑、所用元器件少，体积小，调整方便，故障率低，稳定性高等特点。另因该单片机为单字节指令，消除了操作码与操作数的混淆，进一步提高稳定性。再则，程序是烧死在ROM中又在软件设计上增设了“看门狗”（此看门狗电路在单片机内是独立工作的，不受时钟、电路影响）从根本上消除了单片机“死机”的发生，因此，此系统是个非常可靠的系统，综上所述，SM系列智能型伺服操作器具有90年代水平的*机型，是传统产品的升级换代产品。
SM-202A型伺服操作器采用DDZ-S系列仪表的统一信号，其质量标准符合国家电动执行器技术标准中的有关规定。同时其输入输出特性与工业自动化仪表的*相兼容，在系统中可以互相替代。
SM-202A型伺服操作器采用伺服放大器和电动操作器的一体化结构，是上述两种仪表全部功能的有机结合。用户可以任意选择自动或手动控制方式。该机设计使一机两用成为现实使系统造价降低。系统接线大为简化，极大方便了用户。
SM-202A型伺服操作器采用高集成化的输入及控制电路，输出回路采用大功率无触点控制器件。因而整机工作能稳定，定位精度高，且结构紧凑，体积小，并便于安装和操作，该机队中小力矩执行机构具有普遍的适用性。
SM-202A型伺服操器在系统中可实现以下功能：
1、自动、手动工况的切换及工况指示
2、系统处于手动状态时，可进行远方弱电操作
3、执行机构输出轴位置指示（阀位开度，4-20/0-10mA，DC）及输入信号指示（手动/自动，4-20/0-10mA，DC%）
4、上限及下限为功能及显示
5、输入信号段心好保护及显示。当输入信号小于2mA时，是为断信号，此时输出轴按使用者预置的状态动作
预置方式有三种：
a、原位
b、全开
c、全关
6执行机构过载保护及显示，当执行机构过载时本机控制电路自动关闭，执行机构保持原位，以保护执行机构及其电动机
7、输出阀位开度跟踪信号1-5VDC
8、动态电制动功能
主要技术指标
1、电源电压：220V 50Hz
2、输入调节信号：4-20mA DC（Ⅲ型）
0-10mA DC（Ⅱ型）
3、输入阻抗：100Ω（Ⅲ型）/200Ω（Ⅱ型）
4、输入通道（非隔离）：2
5、基本误差：＜1%
6、不灵敏区： 0.5-3%可调
7、位置反馈信号：4-20mA DC（Ⅲ型）
0-10mA DC（Ⅱ型）
8、输出功率： 220V/5A
9、工作环境：
a、温度 -25～50℃
b、相对湿度 ＜85%
c、周围空气中无腐蚀性气体
