价格:￥1.00/只
品牌:锦宏
名称:Y2、Y2M系列连接器
品牌:锦宏
产地:西安
起订:5只
供应:1255只
发货:7天内

立即购买

 联系人 余先生     电话 13519124299  QQ 22358940

西安锦宏电子有限公司长期供应YA,YB,Y2,Y2M,Y3,Y5,Y11,Y17,Y19,Y22,Y27,Y36,Y50,Y50DX,Y50EX，YGD，P,Q,SL4等系列圆形连接器和J7,J9,J14,J28,J30,J30J，J41等系列矩形连接器.

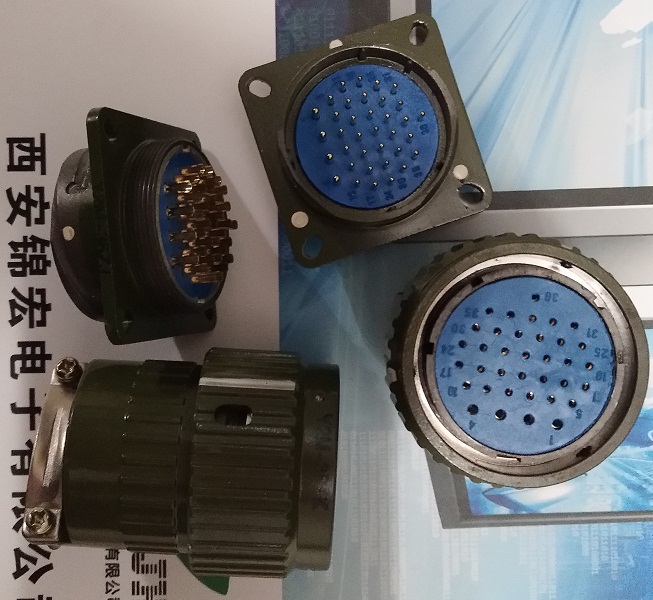

工业民用Y2M系列圆形连接器

规格：

Y2M-2TK/Y2M-2ZJ      接触件直径：Φ2.5mm*2芯     电流25A

Y2M-3TK/Y2M-3ZJ      接触件直径：Φ2.5mm*3芯     电流25A

Y2M-4TK/Y2M-4ZJ      接触件直径：Φ2.5mm*4芯     电流25A

Y2M-5TK/Y2M-5ZJ      接触件直径：Φ2.5mm*5芯     电流25A

Y2M-7TK/Y2M-7ZJ      接触件直径：Φ1.5mm*7芯     电流10A

Y2M-10TK/Y2M-10ZJ    接触件直径：Φ1.5mm*4芯     电流10A

接触件直径：Φ1.0mm*6芯     电流  5A

Y2M-14TK/Y2M-14ZJ    接触件直径：Φ1.0mm*14芯   电流 5A

Y2M-19TK/Y2M-19ZJ    接触件直径：Φ1.5mm*4芯     电流10A

接触件直径：Φ1.0mm*15芯   电流  5A

Y2M-24TK/Y2M-24ZJ    接触件直径：Φ1.5mm*4芯     电流10A

接触件直径：Φ1.0mm*20芯   电流  5A

Y2M-32TK/Y2M-32ZJ    接触件直径：Φ1.0mm*32芯   电流 5A

Y2M-36TK/Y2M-36ZJ    接触件直径：Φ1.5mm*4芯     电流10A

      接触件直径：Φ1.0mm*32芯   电流  5A

Y2M-37TK/Y2M-37ZJ    接触件直径：Φ1.0mm*37芯   电流  5A

Y2M-50TK/Y2M-50ZJ    接触件直径：Φ1.0mm*46芯   电流  5A

                         接触件直径：Φ1.5mm*4芯     电流 10A

Y2M-65TK/Y2M-65ZJ    接触件直径：Φ1.0mm*65芯   电流  5A

Y2M-81TK/Y2M-81ZJ    接触件直径：Φ1.0mm*71芯   电流  5A

接触件直径：Φ1.5mm*10芯   电流  10A

Y2M-120TK/Y2M-120ZJ  接触件直径：Φ1.0mm*120芯 电流  5A

Y2M-150TK/Y2M-150ZJ  接触件直径：Φ1.0mm*150芯 电流  5A

产品详情：

Y2M-120TK/Y2M-120ZJB(L)

Y2M:民用Y2系列民用圆形电连接器。

120：接触件数量（通常讲的单个航空插头所包含的针数）

T:插头

K:插孔

Z:插座

J:插针

当TK组合时代表：插头装插孔（俗称正装的插头）与之配套的必须是ZJ

当TJ组合时代表：插头装插针（俗称反装的插头）与之配套的必须是ZK

当ZJ组合时代表：插座装插针（俗称正装的插座）与之配套的必须是TK

当ZK组合时代表：插座装插孔（俗称反装的插座）与之配套的必须是TJ

B:方法兰盘式插座

L:电缆式插座

以上产品共有军绿和黑色两种，除特殊要求一般为军绿色。

欢迎前来咨询 订购   款到发货



军品Y2系列圆形连接器

特点：

1 卡口式连接器，快速插拔  2 规格齐全  3 插座有法兰盘式安装盒电缆式链种。

适用范围：Y2系列圆形密封电连接器广泛用于各种电子电气设备之间的电路连接器

使用环境条件：

工作温度：-55℃-+125℃

相对湿度：40±2℃时相对湿度92%-98%

联系方式：13519124299

Q  Q:22358940

工作气压：101.33KPa-6.67Pa

正弦振动：加速度196m/s²

冲击：加速度980m/s²

加速度：245m/s²

主要特性：

插针直径（mm)：1       1.5     2.5

工作电流（A）:  5       10      23

接触电阻（mΩ):?5       ?3     ?1

绝缘电阻：

标准大气条件         潮湿条件        高温条件

?1000MΩ           ?100MΩ        ?1000MΩ

耐电压：

接触见芯数：7  10  19  24  50  36       3 4 5 14 32 37 65 81 120

耐电压：    1500AC                          1000AC

规格

Y2-7TK         Y2-7ZJLM            Y2-7ZJBM

Y2-10TK        Y2-10ZJLM           Y2-10ZJBM

Y2-14TK        Y2-14ZJLM           Y2-14ZJBM

Y2-19TK        Y2-19ZJLM           Y2-19ZJBM

Y2-24TK        Y2-24ZJLM           Y2-24ZJBM

Y2-32TK        Y2-32ZJLM           Y2-32ZJBM

Y2-37TK        Y2-37ZJLM           Y2-37ZJBM

Y2-36TK        Y2-36ZJLM           Y2-36ZJBM

Y2-50TK        Y2-50ZJLM           Y2-50ZJBM

Y2-65TK        Y2-65ZJLM           Y2-65ZJBM

Y2-81TK        Y2-81ZJLM           Y2-81ZJBM

Y2-120TK       Y2-120ZJLM          Y2-120ZJBM

操作方法

1. Y2系列产品插头座采用卡口连接，连接时将插头壳体上主键槽对准插座壳体主筋，然后顺时针旋转插头上的锁紧卡帽，听到咔哒声，同时锁紧卡帽上标志线、钢珠，与插座上标志点对准，说明已连接到位。分离时，稍用力将插头上的锁紧卡帽向前推，同时逆时针方向转动锁紧卡帽，转角大约120°，即行分离。

2. 有必要时，可在插头、插座间打上保险。

机械寿命  500次

执行标准  Q/Ag1.002-2004《Y2型圆形密封电连接器详细规范》
