品牌:锦宏

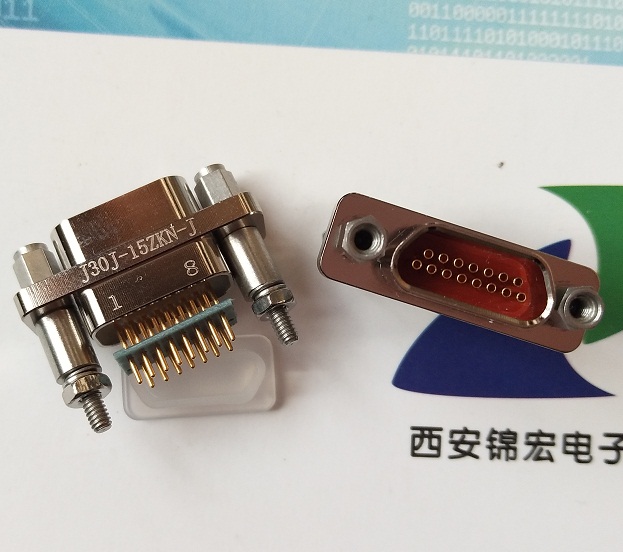

名称:J30J矩形连接器
产地:西安
包装:纸箱
起订:5只
供应:1255只
发货:7天内
①主称代号：J30J
②系列改型：不表示-非密封性插头部分
A-快锁型
C-外壳材料为锡磷青铜并镀镍
M-胶密封
M1-玻璃烧结密封
③接触件数目：9、15、21、25、31、37、51、66、74、100、144
④连接器与接触件种类：TJ—插头装插针 ZK—插座装插孔
⑤尾端形式：无字母-压接
S-焊接
N-直插印制板
W-弯插印制板
⑥锁紧组件类别：详见J30J锁紧组件
基本改型：A-外壳尾罩带屏蔽线夹
C-用于产品出现方向与接触件轴向垂直时
D-插座外壳法兰对接端上带有防滑槽
AD-改型A与改型D的结合
Q-外壳法兰加宽
J-印制板网格间距为1.27*2.54（列*行）
注：附加说明不是订货标志的组成部分，顾客在选用时请在括号中注明压接的导线规格如：导线截面积，长度和颜色等。有特殊连接要求时，请给出接线关系。J30J矩形连接器
符合GJB2446《外壳定位超小型矩形电连接器总规范》（相当于美军标MIL-C-83513）,可与美国MDM系列产品和国内同类产品互换，在J30系列产品的基础上增 加了铝合金外壳与各种铝合金尾夹；采用绞线式插针 （俗称麻花针），单个接触件接触点达七个，提高了产品的接触可靠性；采用1.27mm网格，接触件密度大、体积小、重量轻；现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用；适用导线线芯 截面积为0.07～0.15mm2，尾端可以根据用户要求进行 布线；本产品的锁紧组件按与产品组装在一起提供，如不需锁紧组件请在合同中注明；本系列产品满足GJB2446《外壳定位超小型矩形电连接器总规范》的 要求；本系列产品的执行标准如下：Q/ZHDZ GC-18《J30J系列微矩形电连接器详细规范》。
主要技术特征
环境温度：-55～+125℃
相对湿度：+40℃达95%
振 动：10～2000 Hz 196 m/s2
冲 击：735 m/s2
加 速 度：735m/s2
额定电流：3A
接触电阻：≤10 MΩ
绝缘电阻：≥5000 MΩ
介质耐压：800 V
机械寿命：500次
J30J改型
J30J-A系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品自带屏蔽线夹与屏蔽网；
3．产品出线方向与插头插座插拔方向一致。
J30J-C系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品出线方向与插头座插拔方向成90°；
3. 本系列只能与L、K、K1型锁紧组件配套使用。
J30J-D系列产品：
1．产品接触件与导线连接方式为压接式；
2．主要用于要求安装螺钉防转动的使用场合；
3．本系列只能与P、P1、P8、P9
型锁紧组件配套使用。
J30J-Q系列产品：
1．产品接触件与导线连接方式为压接式；
2．外壳较其它同类型产品要宽。
J30J-AD系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品自带屏蔽线夹与屏蔽网；
3. 本系列只能与P、P1、P8、P9型锁紧组件配套使用。
产品标志代号
J30J - × TJ/ZK × × - × ×
① ② ③ ④ ⑤ ⑥ ⑦
①-设计序号
②-接触件排列：9、15、21、25、31、37、51、66、74、100
③-连接器与接触件种类：
TJ—插头装插针 ZK—插座装插孔 Z—插座 K—插孔
TJ、ZK为固定搭配，通常包含TJ字母的连接器为插头；包含ZK字母的连接器为插座。
④-表示接触件端接形式：不表示—压接 S—焊接 N—直插印制板 W—弯插印制板
⑤-锁紧组件类别：详见J30J锁紧组件
⑥-表面涂覆：不表示—镀镍 G—镀镉
⑦-改型：A—外壳尾端带屏蔽网线夹 D—外壳法兰对接端上带有防转槽
J—印制板网格间距为1.27×2.54（列×行） Q—外壳法兰加宽
标志示例:
J30J–51ZKP–GAD：表示接触件数目为51、插座装插孔、接触件尾端变更为压接式、带P型锁紧组件、外壳镀镉、外壳尾端带屏蔽网线夹且外壳法兰盘上带有防转槽的J30J固定端连接器。
J30J微矩形连接器 *：锦宏
http://xajinhong.cn.makepolo.com
西安锦宏电子有限公司
联系人 余经理 电话 029-89352058 13519124299
传真：029-89352058
YA,YB,Y2,Y2M,Y3,Y5,Y11,Y17,Y19,Y22,Y27,Y36,Y50,Y50DX,Y50EX，2CX30,YGD，P,Q,SL4，FQ等系列圆形连接器和J7,J9,J14,J19,J20,J25,J28,J30,J30J，J31B,J36A,J36B,J36C,J36D,J36F,J36H,J41,J63A,J70A,等系列矩形连接器
J30J矩形连接器部分型号如下：
J30J微矩形连接器J30J-15TJN J30J微矩形连接器J30J-25TJN
J30J微矩形连接器J30J-15ZKN J30J微矩形连接器J30J-25ZKN
J30J微矩形连接器J30J-25ZKW J30J微矩形连接器J30-37TJN2-T
J30J微矩形连接器J30-37ZKN2-T J30J微矩形连接器J30D-A26PZ
J30J微矩形连接器J30D-A26SY-DK J30J微矩形连接器J30D-A32SY-DK
J30J微矩形连接器J30J-100ZKWP7-J J30J微矩形连接器J30J-15TJ-A
J30J微矩形连接器J30J-15TJ-Q J30J微矩形连接器J30J-15ZK-Q
J30J微矩形连接器J30J-15TJS J30J微矩形连接器J30J-15TJSK
J30J微矩形连接器J30J-15TJWP7 J30J微矩形连接器J30J-15ZKNP5
J30J微矩形连接器J30J-15ZKP J30J微矩形连接器J30J-15ZKW-J
J30J微矩形连接器J30J-15ZKWP7 J30J微矩形连接器J30J-15ZKWP7-J
J30J微矩形连接器J30J-15ZKWP-J J30J微矩形连接器J30J-21TJK-A
J30J微矩形连接器J30J-21TJNP24 J30J微矩形连接器J30J-21TJS
J30J微矩形连接器J30J-21TJSK J30J微矩形连接器J30J-21TJW
J30J微矩形连接器J30J-21TJWV1-J J30J微矩形连接器J30J-21ZKN
J30J微矩形连接器J30J-21ZKNP24 J30J微矩形连接器J30J-21ZKNP5
J30J微矩形连接器J30J-21ZKNV J30J微矩形连接器J30J-21ZKW
J30J微矩形连接器J30J-21ZKWP7 J30J微矩形连接器J30J-21ZKWP7-J
J30J微矩形连接器J30J-25TJNP24 J30J微矩形连接器J30J-25TJNP5 J30J微矩形连接器J30J-25TJS J30J微矩形连接器J30J-25TJSK
J30J微矩形连接器J30J-25TJWP7 J30J微矩形连接器J30J-25TJWV1
J30J微矩形连接器J30J-25ZKNP24 J30J微矩形连接器J30J-25ZKNP5
J30J微矩形连接器J30J-25ZKNP5-J J30J微矩形连接器J30J-25ZKNV
J30J微矩形连接器J30J-25ZKP J30J微矩形连接器J30J-25ZKWP2-J
J30J微矩形连接器J30J-25ZKWP7 J30J微矩形连接器J30J-25ZKWP7-J
J30J微矩形连接器J30J-25ZKWP-J J30J微矩形连接器J30J-31TJNP24
J30J微矩形连接器J30J-31TJS J30J微矩形连接器J30J-31TJSK
J30J微矩形连接器J30J-31TJW-J J30J微矩形连接器J30J-31TJWP7
J30J微矩形连接器J30J-31TJWV1 J30J微矩形连接器J30J-31ZKNP5
J30J微矩形连接器J30J-31ZKNV J30J微矩形连接器J30J-31ZKW-J
J30J微矩形连接器J30J-31ZKWP7 J30J微矩形连接器J30J-37TJK-A
J30J微矩形连接器J30J-37TJL J30J微矩形连接器J30J-37TJNP24
J30J微矩形连接器J30J-37TJS J30J微矩形连接器J30J-37TJSL
J30J微矩形连接器J30J-37TJWP7 J30J微矩形连接器J30J-37ZKNP5
J30J微矩形连接器J30J-37ZKWP7 J30J微矩形连接器J30J-51TJS
J30J微矩形连接器J30J-51TJW-J J30J微矩形连接器J30J-51ZKNP24-J
J30J微矩形连接器J30J-51ZKW-J J30J微矩形连接器J30J-51ZKWP7
J30J微矩形连接器J30J-51ZKWP7-J J30J微矩形连接器J30J-51TJNP32
J30J微矩形连接器J30J-66TJNP32 J30J微矩形连接器J30J-66ZKWP7-J
J30J微矩形连接器J30J-66ZK J30J微矩形连接器J30J-66TJ
J30J微矩形连接器J30J-66TJ-Q J30J微矩形连接器J30J-66ZK-Q
J30J微矩形连接器J30J-66TK J30J微矩形连接器J30J-66ZJ
J30J微矩形连接器J30J-66TJW J30J微矩形连接器J30J-66TJL
J30J微矩形连接器J30J-66ZKW, J30J微矩形连接器J30J-66ZKH,
J30J微矩形连接器J30J-66TJW, J30J微矩形连接器J30J-66TKH,
J30J微矩形连接器J30J-74ZKNP24-J J30J微矩形连接器J30J-74ZKWP7-J
J30J微矩形连接器J30J-74TJ J30J微矩形连接器J30J-74TJ-Q
J30J微矩形连接器J30J-74ZK-Q J30J微矩形连接器J30J-74TJL
J30J微矩形连接器J30J-74TJS J30J微矩形连接器J30J-74TJSK
J30J微矩形连接器J30J-74ZK J30J微矩形连接器J30J-74ZKW
J30J微矩形连接器J30J-74ZKWP7 J30J微矩形连接器J30J-74ZKWP7-J
J30J微矩形连接器J30J-100TJ J30J微矩形连接器J30J-100ZK
J30J微矩形连接器J30J-100TJ-Q J30J微矩形连接器J30J-100ZK-Q
J30J微矩形连接器J30J-100TJL J30J微矩形连接器 J30J-100TJSK
J30J微矩形连接器 J30J-100TJW J30J微矩形连接器J30J-100TJS
J30J微矩形连接器J30J-100ZK J30J微矩形连接器J30J-100ZKW
J30J微矩形连接器J30J-100TJ-A J30J微矩形连接器J30J-100ZK-A
J30J微矩形连接器J30J-9TJ J30J微矩形连接器J30J-9TJ-A
J30J微矩形连接器J30J-9TJS J30J微矩形连接器J30J-9TJSK
J30J微矩形连接器J30J-9TJWP7 J30J微矩形连接器J30J-9ZKNP5
J30J微矩形连接器J30J-9ZKNP5-J J30J微矩形连接器J30J-9ZKW
J30J微矩形连接器J30J-9ZKW-J J30J微矩形连接器J30J-9ZKWP2-J
J30J微矩形连接器J30J-9ZKWP7 J30J微矩形连接器J30J-9ZKWP7-J
J30J微矩形连接器J30J-9ZKWP-J J30J微矩形连接器J30J-15TJ,
J30J微矩形连接器J30-15ZKP, J30J微矩形连接器J30-15ZK,
J30J微矩形连接器J30-37TJ, J30J微矩形连接器J30-37ZKN,
J30J微矩形连接器J30-9ZK, J30J微矩形连接器J30J-9ZK,
J30J微矩形连接器J30J-9TJ-A, J30J微矩形连接器J30J-15ZK,
J30J微矩形连接器J30J-15TJ-A, J30J微矩形连接器J30J-37ZKWP,
J30J微矩形连接器J30J-37TJL, J30J微矩形连接器J30J-25TJ,
J30J微矩形连接器J30J-9TJW, J30J微矩形连接器J30J-9ZK,
J30J微矩形连接器J30J-9TJL, J30J微矩形连接器J30J-9ZKW
J30J微矩形连接器J30J-9TJ, J30J微矩形连接器J30-51P,
