品牌:锦宏

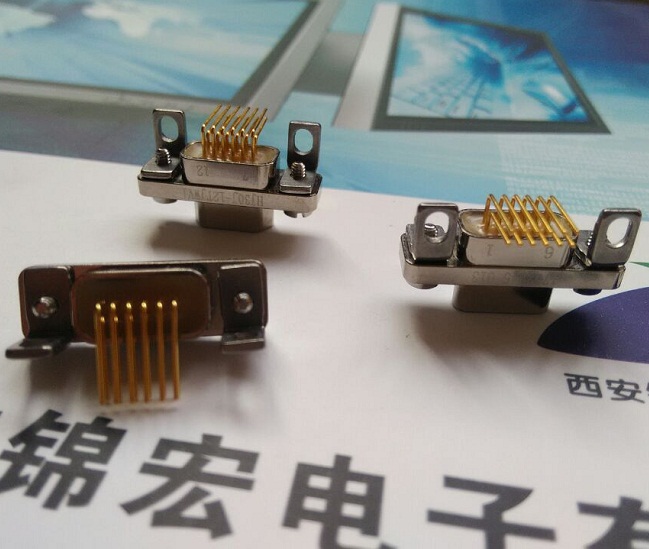

名称:HJ30J系列高速传输微矩形电连接器
产地:西安
包装:纸箱
起订:5只
供应:1255只
发货:7天内
产品特点
阳性接触件采用弹性绞线插针；
高密度接点，间距1.27mm*1.27mm;
产品采用金属屏蔽外壳；
包括12芯-100芯等7种规格；
执行企业标准：GJB2446-2011《外壳定位超小矩形连接器通用规范》
主要技术特征
（西安锦宏电子有限公司 联系人 余经理 电话13519124299）
|
环境温度 |
-55℃--+125℃ |
接触电阻 |
?20mΩ |
|
振动 |
10Hz-2000Hz 196m/s² |
绝缘电阻 |
常温?5000MΩ；湿热?100MΩ |
|
耐电压 |
800V（常态） |
近端串扰 |
100ps时间内近端串扰不小于30dB |
|
冲击 |
735m/s² |
机械寿命 |
500次 |
|
额定工作电流 |
3A |
特性阻抗 |
100±15Ω |
|
传输特性 |
传输速率为1.65Gbps;对插头、插座两端都为印制板端接方式时，传输速率为3.125Gbps; |
||
产品选用必知事项
HJ30J -- □ ZK/TJ□□ -- □
① ② ③ ④ ⑤ ⑥
①主称代号：HJ30J
②接触件数目：12、18、24、30、36、55、100芯
外壳结构：P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
ZK—插座装插孔；
④接触件端接形式： 无表示-压接形式 S-焊接形式
N-直式印制板形式印制板网格间距为1.27*1.27；
NB-表面贴装形式
W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
其中：直式印制板产品锁紧组件为P51型锁紧组件；
N5型印制板产品锁紧组件为P92型锁紧组件；
N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
J-印制板焊盘间距为1.27（*于表面贴装产品）接点
注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供*新的订货型号，在合同中注明接线要求。
HJ30J系列压接产品
HJ30J-12TJ HJ30J-12ZK HJ30J-18TJ HJ30J-18ZK
HJ30J-24TJ HJ30J-24ZK HJ30J-30TJ HJ30J-30ZK
HJ30J-36TJ HJ30J-36ZK HJ30J-55TJ HJ30J-55ZK
HJ30J-100TJ HJ30J-100ZK
HJ30J系列焊接带-A附件产品
HJ30J-12TJS-A HJ30J-12ZKS-A HJ30J-18TJS-A HJ30J-18ZKS-A
HJ30J-24TJS-A HJ30J-24ZKS-A HJ30J-30TJS-A HJ30J-30ZKS-A
HJ30J-36TJS-A HJ30J-36ZKS-A HJ30J-55TJS-A HJ30J-55ZKS-A
HJ30J-100TJS-A HJ30J-100ZKS-A
HJ30J系列直式印制板产品
HJ30J-12TJN HJ30J-12ZKN HJ30J-18TJN HJ30J-18ZKN
HJ30J-24TJN HJ30J-24ZKN HJ30J-30TJN HJ30J-30ZKN
HJ30J-36TJN HJ30J-36ZKN HJ30J-55TJN HJ30J-55ZKN
HJ30J-100TJN HJ30J-100ZKN
HJ30J-N5系列直式印制板产品
HJ30J-12TJN5 HJ30J-12ZKN5 HJ30J-18TJN5 HJ30J-18ZKN5
HJ30J-24TJN5 HJ30J-24ZKN5 HJ30J-30TJN5 HJ30J-30ZKN5
HJ30J-36TJN5 HJ30J-36ZKN5 HJ30J-55TJN5 HJ30J-55ZKN5
HJ30J-100TJN5 HJ30J-100ZKN5
HJ30J-N8系列直式印制板产品
HJ30J-12TJN8 HJ30J-12ZKN8 HJ30J-18TJN8 HJ30J-18ZKN8
HJ30J-24TJN8 HJ30J-24ZKN8 HJ30J-30TJN8 HJ30J-30ZKN8
HJ30J-36TJN8 HJ30J-36ZKN8 HJ30J-55TJN8 HJ30J-55ZKN8
HJ30J-100TJN8 HJ30J-100ZKN8
HJ30J系列垂直表面贴装产品
HJ30J-12TJNB-J HJ30J-12ZKNB-J
HJ30J-18TJNB-J HJ30J-18ZKNB-J
HJ30J-24TJNB-J HJ30J-24ZKNB-J
HJ30J-30TJNB-J HJ30J-30ZKNB-J
HJ30J-36TJNB-J HJ30J-36ZKNB-J
HJ30J系列弯式印制板产品
HJ30J-12TJW HJ30J-12ZKW HJ30J-18TJW HJ30J-18ZKW
HJ30J-24TJW HJ30J-24ZKW HJ30J-30TJW HJ30J-30ZKW
HJ30J-36TJW HJ30J-36ZKW HJ30J-55TJW HJ30J-55ZKW
HJ30J-100TJW HJ30J-100ZKW
