☆结构组成及工作原理

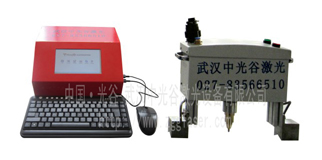

ZQD-013L型便携式气动单片机由便携式打标头主机、工业级32位微控制液晶显示器组成，它是由工业级32位微控制器控制打印针在X—Y二维运动机构内，按工业级32位微控制器设定的轨迹运动，同时打印针在压缩空气的作用下作高频振动冲击，从而在工件平面、曲率微小的弧面或圆柱体轴向上打印出清晰、规范、美观的标识。
☆产品特点及应用
采用全液晶控制系统，将PC、显示器、控制器高度集成为一体式，不需连接电脑，设备占地体积小，节省空间，操作简便，有效的提高了工作效率。
采用国际*的ARM10工业级32位微控制，触摸面板及LCD液晶显示屏, 配手写笔在液晶显示屏上独立操作，能完成文件内容的修改到编辑, 能识别U盘内容，可接入USB标准键盘和USB鼠标, 采用linux操作系统，窗口菜单一目了然，操作方便快捷；内存空间大，文件存储量为20M。
控制器操作功能强大，可任意编辑所需的字符和图形，兼容AUTOCAD作图软件。有多种格式供用户选择。可与电子称、条码机、检漏仪等其他设备进行数据传输。维护简便、安全。可自动打印生产日期、流水号、条形码等。打印内容自动存储，可进行数据查询、统计追溯，与上位机数据库通讯联网能实现数据的采集、传输和管理等生产信息的系统管理；具有故障报警等功能，具备多路I/O接口以及复杂的控制功能。
二维机构采用线性运动导轨、自润滑、自密封防尘、能确保标记机长时间的工作后，精确度如初，且导轨的钢制特性使运动系统抗冲击，抗磨损程度成倍提高，打标精度高，经久*。
应用广泛，适用于大型工件或不便移动的工件上打标，可选配电磁吸附或气动工装，电磁对钢铁有吸附作用，配笔记本电脑，可实现在户外移动打标。
☆技术参数
|
设 备 型 号 |
ZQD-013L型便携式气动单片机 |
|
|
标准打标幅面 |
120×20? |
|
|
打标头打标幅面(选配) |
80×20/140×20/120×50/150×50/150×100?或按客户要求定制 |
|
|
打 标 速 度 |
60?/s(3mm 高的英文或数字为4－8 个/秒) |
|
|
打 标 深 度 |
0.01?－2.0?(视材料硬度可调) |
|
|
打 标 精 度 |
≤ 0.01? |
|
|
针 头 硬 度 |
HRC85 |
|
|
气 源 |
0.2－0.5Mpa |
|
|
功 耗 |
≤ 400W |
|
|
电 源 要 求 |
220V±10%／50Hz± 5% |
|
|
外形尺寸 重 量 |
便携式打标头 |
(80×20?) 宽 120×深85×高125? /2? |
|
(120×20?) 宽 275×深88×高220? /2? |
||
|
(140×20?) 宽 300×深88×高220? /2.2? |
||
|
(120×50?) 宽 310×深163×高290? /3? |
||
|
(150×50?) 宽 340×深163×高290? /3.5? |
||
|
驱动控制箱 |
宽 380×深 300×高 120?/6? |
|
